Gevind Størrelser Og Standarder



Når det handler om gevind, så er det nemt at blive forvirret om det ene passer sammen med det andet. Kort fortalt, så findes der forskellige standarder for størrelse angivelse.

Når du vælger trykluftslanger og fittings, er det vigtigt at matche han- og hun-størrelserne korrekt for at sikre en sikker og effektiv pasform.

Størrelsesforskellen påvirker flowkapaciteten og styrken i forbindelsen, hvilket er afgørende for lakeringsprocesser og andre trykluftsapplikationer.

Hvad er BSP

(British Standard Pipe) En britisk standard, der omfatter både koniske (BSPT) og parallelle (BSPP) gevindtyper.

BSP-gevind anvendes i mange lande over hele verden, især i Europa og tidligere britiske kolonier. Det er en gevindstandard, hvor tætningen opnås ved hjælp af gevindenes kontakt.

For eksempel G 1/4

Det betyder:

  • G 1/4: Størrelsen af ​​gevindet, hvor "G" står for "Gewinde" (gevind) og 1/4 angiver diameteren af gevindet i inches.



Udvendig gevind (male thread)

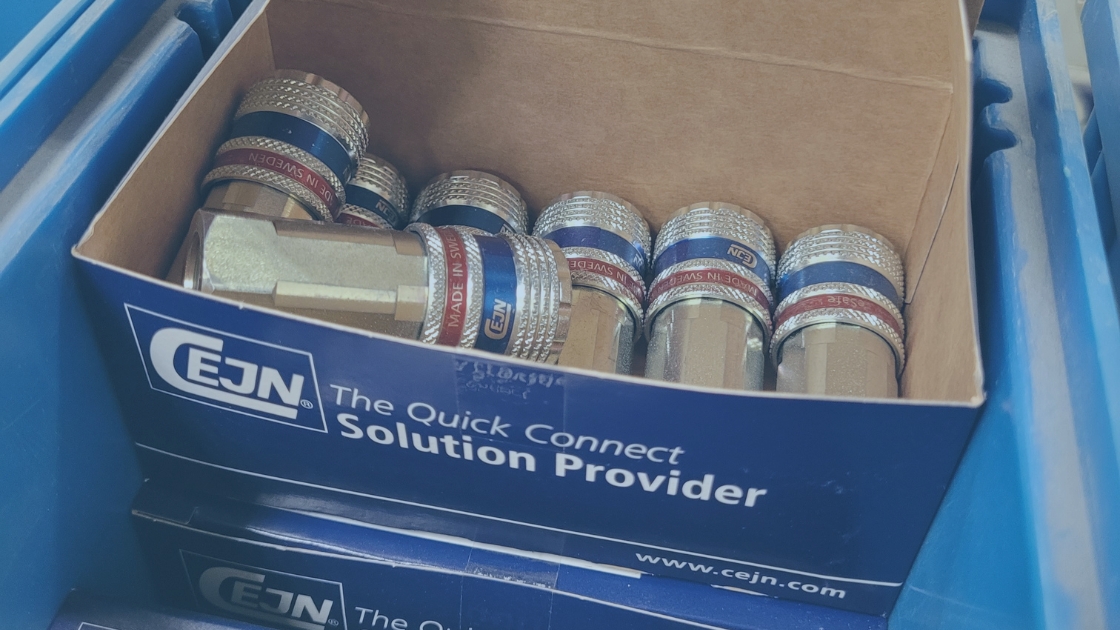

Indvendig gevind (Female thread)

Rækkefølge af gevindstørrelser (mindst til størst):

  • G 1/8
  • G 1/4
  • G 3/8
  • G 1/2
  • G 3/4
  • G 1
  • G 1 1/4
  • G 1 1/2
  • G 2

Hvad er ISO

International Organization for Standardization. ISO-gevindstandard er er internationale og anvendes globalt i forskellige industrier og applikationer, der kræver præcise og pålidelige gevindforbindelser.

Disse omfatter M-gewinde (metriske gevind) og andre ISO-standarder.

For eksempel M10x1, M12x1,5

Dette betyder:

  • M10x1, M12x1,5: Metriske gevindstørrelser, hvor "M" står for "metrisk", efterfulgt af diameteren af gevindet i millimeter og gevindstigningen i millimeter.

Hvad er UNF/UNC

(Unified National Fine/Coarse). Disse standarder bruges primært i USA og er en del af de amerikanske nationale standarder for gevindtyper.

De omfatter både fine (UNF) og grove (UNC) metriske gevind. Betegnelserne "coarse" og "fine" i forbindelse med gevind refererer til forskellen i gevindstigning, hvilket påvirker antallet af gevindgange pr. tomme (TPI - Threads Per Inch).

UNC (Coarse): Coarse gevind har færre gevindgange pr. tomme sammenlignet med fine gevind. Dette betyder, at afstanden mellem hver gevindgang er større, hvilket gør det hurtigere at skrue et gevind sammen. For eksempel har et 1/4" UNC coarse gevind 20 gevindgange pr. tomme.

UNF (Fine): Fine gevind har flere gevindgange pr. tomme, hvilket betyder at afstanden mellem hver gevindgang er mindre. Dette gør fine gevind mere præcise og giver en stærkere forbindelse, men det kan også tage længere tid at skrue sammen.

For eksempel har et 1/4" UNF fine gevind 28 gevindgange pr. tomme.

  • UNC-fortegnelse: For eksempel 1/4-20 UNC

Dette betyder:

  • 1/4: Diameteren af ​​gevindet i inches. I dette tilfælde er det 1/4 tomme.
  • 20: Antal gevind pr. Tomme (gevindstigning). Her er der 20 gevind pr. Tomme.



Sammenligning af standarder

Hver gevindstandard (BSP, ISO og UNF/UNC) har sine egne unikke karakteristika og anvendelsesområder afhængigt af geografisk placering, industrikrav og applikationer. Det er vigtigt at vælge den korrekte gevindstandard i henhold til dine specifikke behov for at sikre kompatibilitet og pålidelighed i forbindelser.
